Boxeneinbau in Seitenverkleidung hinten mit GFK



Neues Thema eröffnen   Neue Antwort erstellen    Ford Fiesta Forum Foren-Übersicht -> Workshops/Anleitungen
Vorheriges Thema anzeigen :: Nächstes Thema anzeigen
Autor Nachricht
BigBen
Erklärbär
Erklärbär
BigBen Anmeldungsdatum: 10.08.2005
Alter: 34
Geschlecht: Männlich
Beiträge: 776
Wohnort: Alpharetta, GA


Offline

BeitragVerfasst am: 01.06.2008 20:26    Titel: Boxeneinbau in Seitenverkleidung hinten mit GFK (Teil1) Antworten mit Zitat

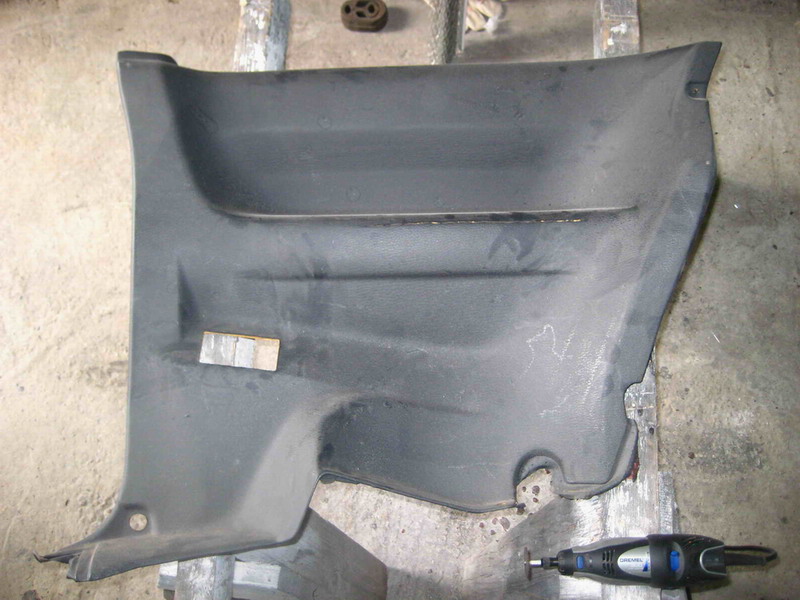

So als erstes nimmt man eine original Seitenverkleidung aus dem Fiesta Mk3


Dann nehmen wir die Rahmen der Boxen, hier im Beispiel ein 16er (Carpower) und ein 13er (Infinity) um zu bestimmen wo die Boxen in die Verkleidung sollen
Ein wenig anwinkeln für den besseren Klang

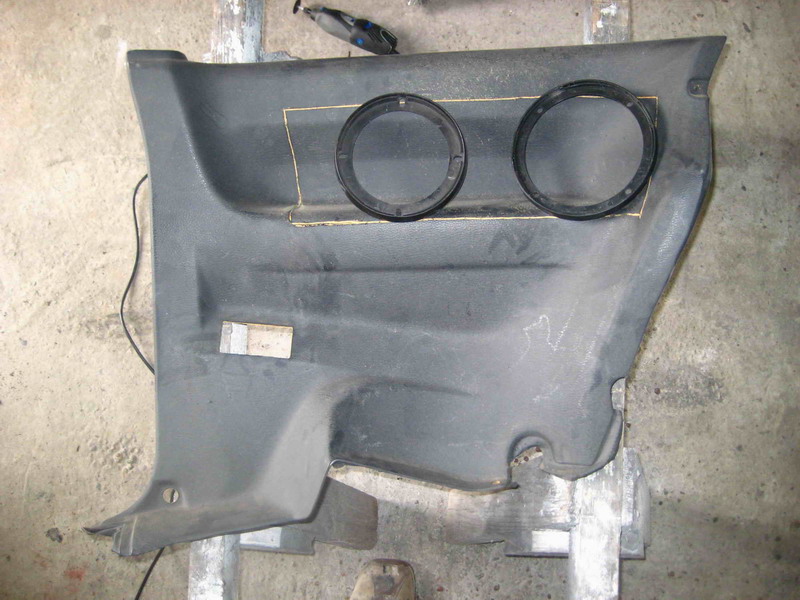

Dann zeichnet man den Teil der Ausgeschnitten werden soll an

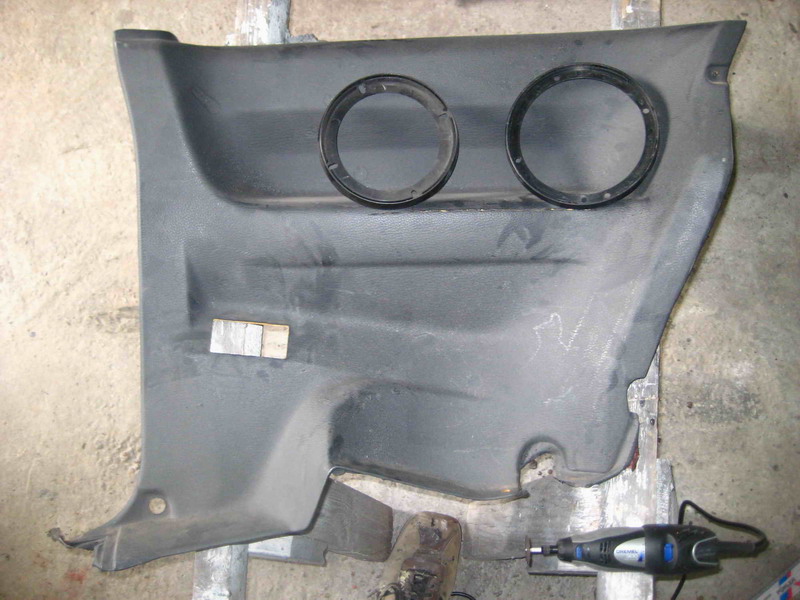

Und setzten, nur zur Sicherheit noch einmal die Rahmen in den angezeichneten Ausschnitt

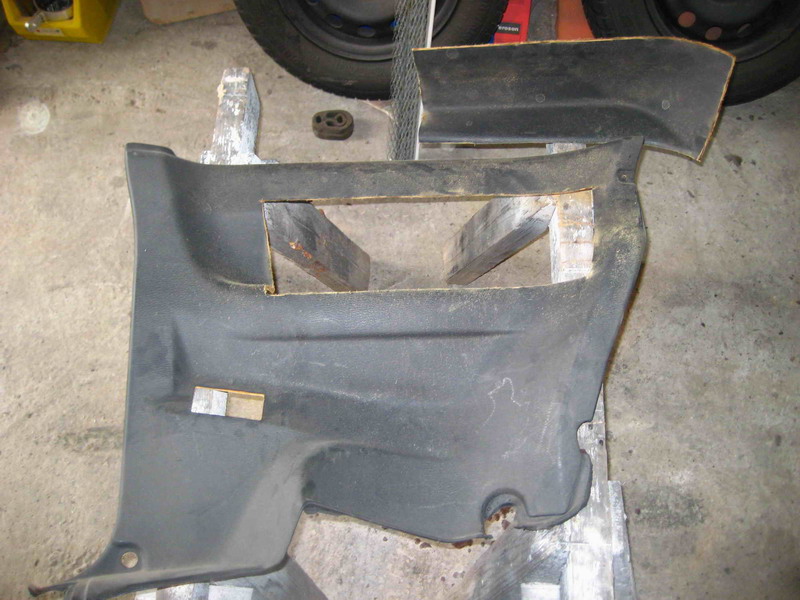

Nun sägt man den Ausschnitt aus, z.B. mit einem Dremel, einer Stichsäge oder was man sonst so hat



 Beschreibung:
Ausschnitt aussägen
 Dateigröße:  139.32 KB
 Angeschaut:  753 mal




 Beschreibung:
Rahmen in Zeichnung Probe
 Dateigröße:  140.54 KB
 Angeschaut:  739 mal

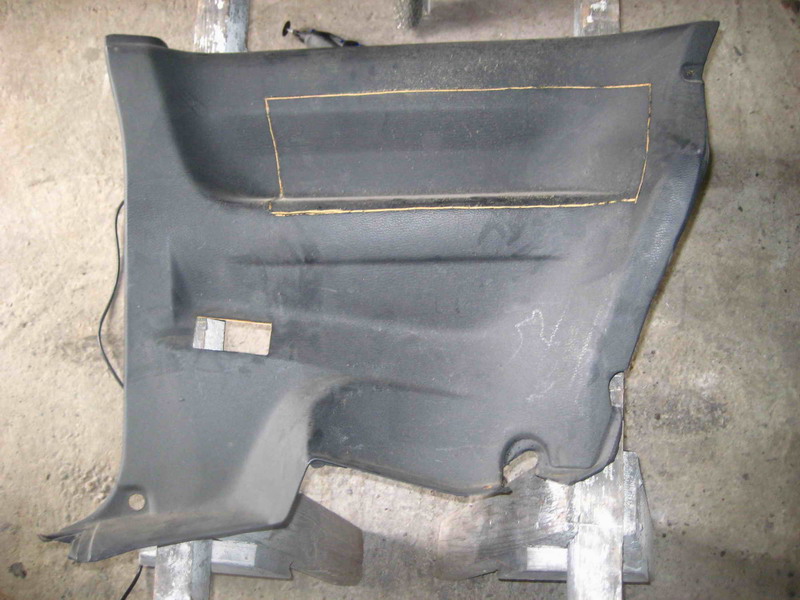

 Beschreibung:
Ausschnitt anzeichnen
 Dateigröße:  129.2 KB
 Angeschaut:  737 mal




 Beschreibung:
Boxenrahmen probe
 Dateigröße:  133.27 KB
 Angeschaut:  727 mal




 Beschreibung:
seitenverkleidung original
 Dateigröße:  129.71 KB
 Angeschaut:  726 mal



Nach oben
Benutzer-Profile anzeigen Private Nachricht senden
BigBen
Erklärbär
Erklärbär
BigBen Anmeldungsdatum: 10.08.2005
Alter: 34
Geschlecht: Männlich
Beiträge: 776
Wohnort: Alpharetta, GA


Offline

BeitragVerfasst am: 01.06.2008 20:35    Titel: Boxeneinbau in Seitenverkleidung hinten mit GFK (Teil2) Antworten mit Zitat

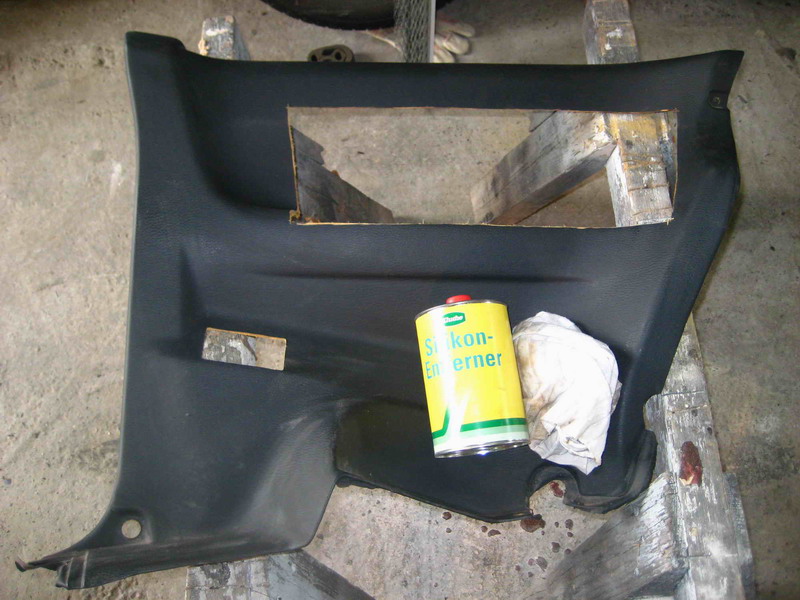

Nun befreien wir die Verkleidung von allen Fetten, Staub vom sägen etc

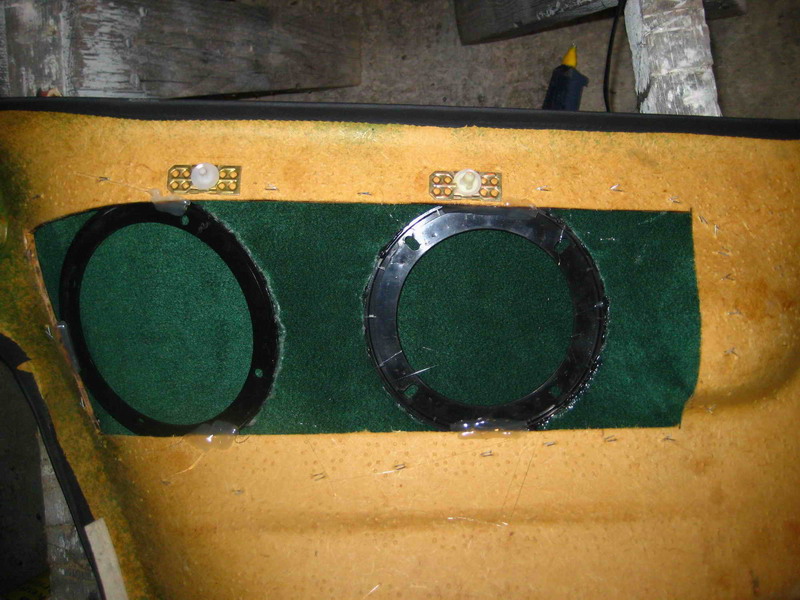

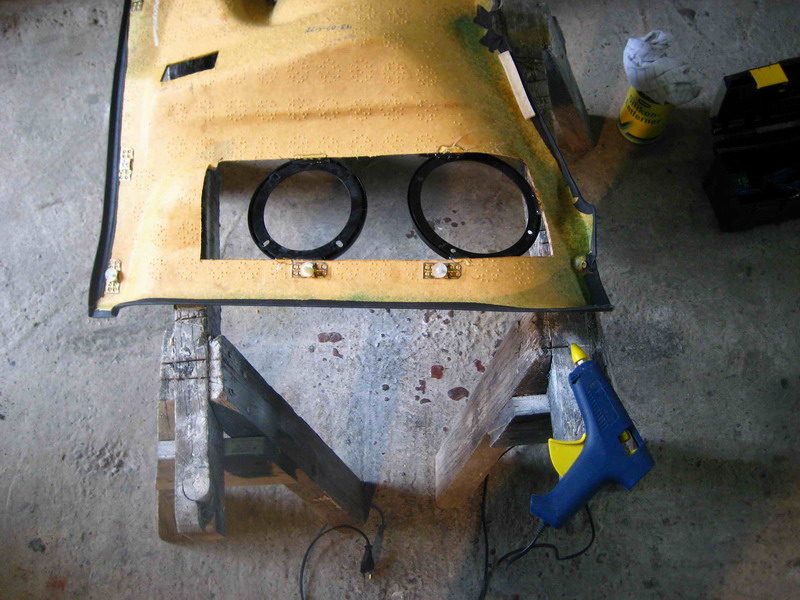

Daraufhin werden die Rahmen in den Ausschnitt mittels Heißkleber eingeklebt und gleichzeitig ausgerichtet

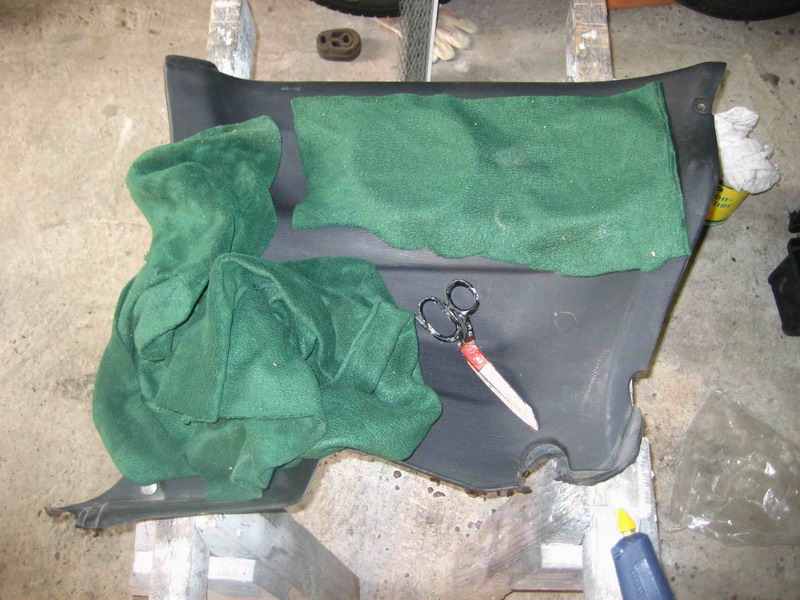

Jetzt nimmt man sich Formvlies zu Hand und passt dieses an den Ausschnitt und die Rahmen an

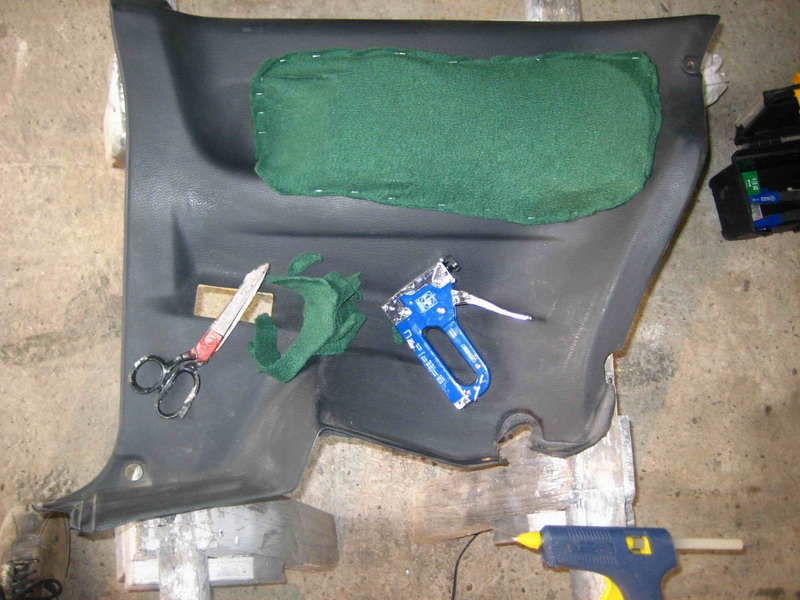

Nun das ganze antackern und die überstehenden Reste abschneiden



 Beschreibung:
Formvlies antackern
 Dateigröße:  149.94 KB
 Angeschaut:  732 mal




 Beschreibung:
Formvlies anpassen
 Dateigröße:  161.35 KB
 Angeschaut:  742 mal

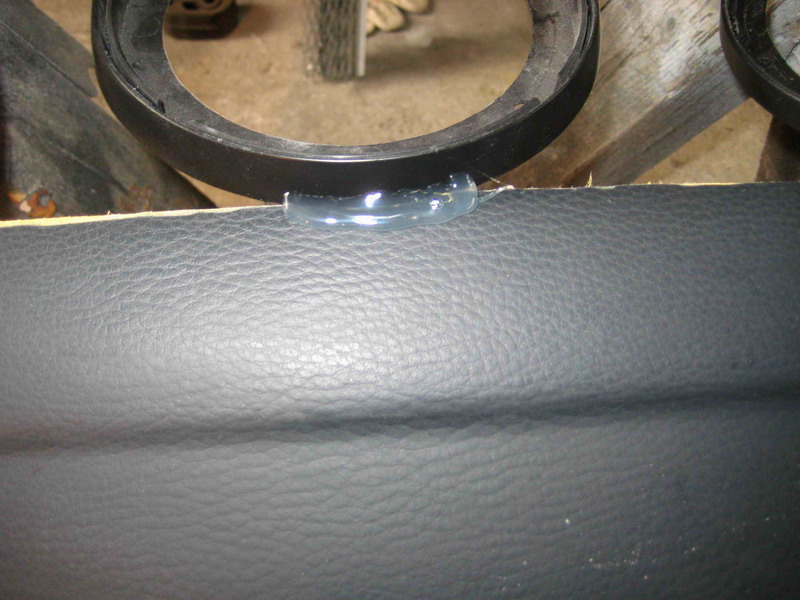

 Beschreibung:
Heißklebestelle
 Dateigröße:  127.29 KB
 Angeschaut:  741 mal




 Beschreibung:
Rahmen einkleben
 Dateigröße:  156.62 KB
 Angeschaut:  726 mal




 Beschreibung:
Verkleidung säubern
 Dateigröße:  139.1 KB
 Angeschaut:  708 mal



Nach oben
Benutzer-Profile anzeigen Private Nachricht senden
BigBen
Erklärbär
Erklärbär
BigBen Anmeldungsdatum: 10.08.2005
Alter: 34
Geschlecht: Männlich
Beiträge: 776
Wohnort: Alpharetta, GA


Offline

BeitragVerfasst am: 01.06.2008 20:49    Titel: Boxeneinbau in Seitenverkleidung hinten mit GFK (Teil3) Antworten mit Zitat

Wieder kommt die Heißklebepistole zum Einsatz
Einfach das Vlies an den Rahmen kleben

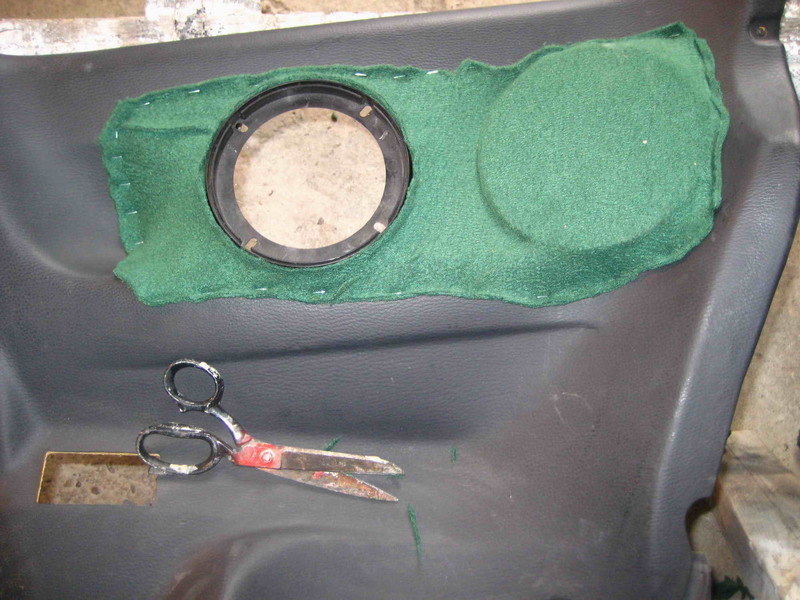

Der Ausschnitt im Rahmen für die Boxen sauber ausschneiden, das Vlies hält nun dank des Heisklebers
Man sollte hier auf einen möglichst geraden abschnitt und Ausschnitt achten

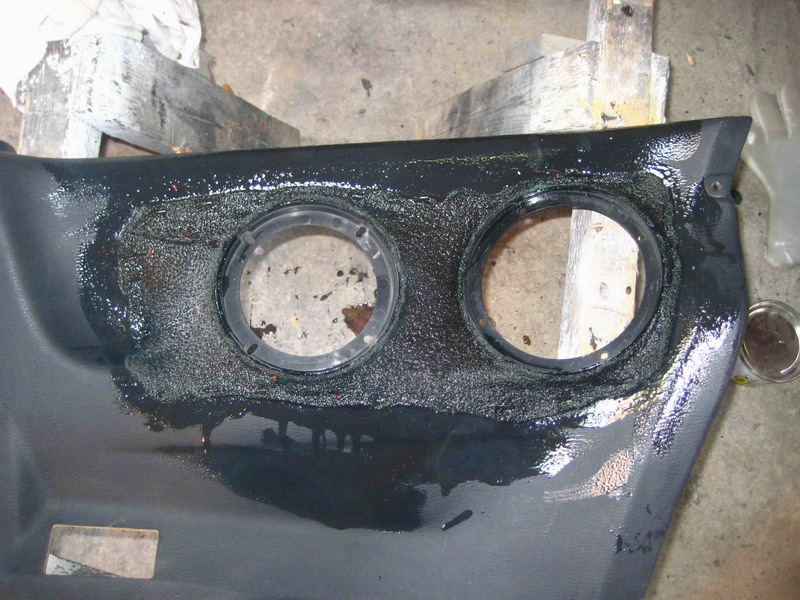

So nun vergreift man sich am GFK- Koffer und rührt sich ordentlich Harz/Härter an und streicht das komplette Vlies ein
Absolut zu beachten ist hier das das Vlies richtig nass ist, es sollte ordentlich durchtränkt sein und von beiden Seiten bestrichen werden damit es gewährleistet ist das, das Vlies vollständig durchtränkt ist

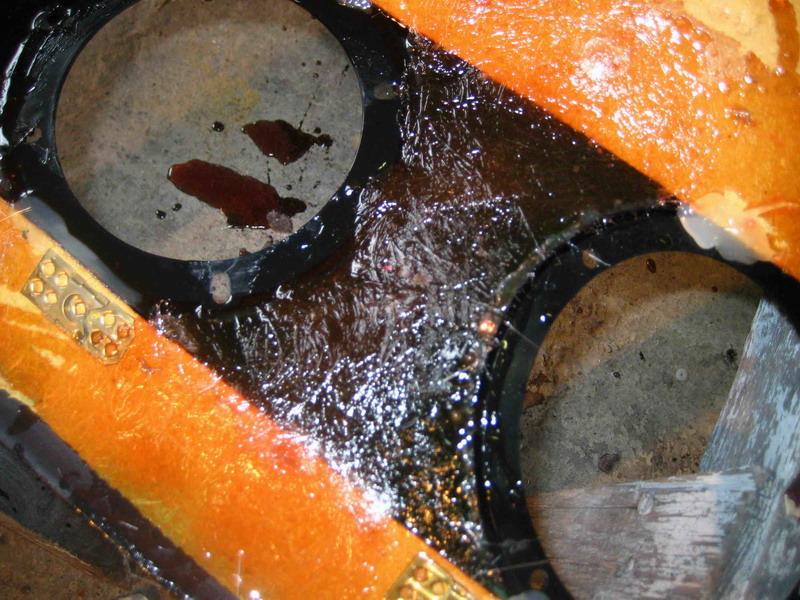

Schlussendlich, wenn die Matte trocken und ausgehärtet ist, dann den hinteren Teil der Matte und ein Stück der Verkleidung anschleifen und mit GFK-Matten verstärken damit das Vlies noch etwas dicker und auch stabiler wird



 Beschreibung:
mit GFK-Matten verstärken
 Dateigröße:  191.74 KB
 Angeschaut:  717 mal




 Beschreibung:
Formvlies mit Harz/Härter einstreichen
 Dateigröße:  171.91 KB
 Angeschaut:  709 mal




 Beschreibung:
GFK-Koffer
 Dateigröße:  145.39 KB
 Angeschaut:  752 mal




 Beschreibung:
Ausschnitte im Rahmen ausschneiden
 Dateigröße:  145.34 KB
 Angeschaut:  726 mal




 Beschreibung:
Formvlies an Rahmen kleben
 Dateigröße:  150.26 KB
 Angeschaut:  725 mal



Nach oben
Benutzer-Profile anzeigen Private Nachricht senden
BigBen
Erklärbär
Erklärbär
BigBen Anmeldungsdatum: 10.08.2005
Alter: 34
Geschlecht: Männlich
Beiträge: 776
Wohnort: Alpharetta, GA


Offline

BeitragVerfasst am: 01.06.2008 21:02    Titel: Boxeneinbau in Seitenverkleidung hinten mit GFK (Teil4) Antworten mit Zitat

So nun fängt die etwas leidige arbeit an, aber immer das Ziel vor Augen
Im ersten Schritt schleift man das Vlies grob an, das kann man mit 50er Papier locker machen


Nun steht das anrühren des Spachtels mit Härter an


Und tragen großzügig die erste Schicht des Spachtels auf das Vlies und die Rahmen auf
Zu Beachten gilt hier das man nicht zu sehr in den Rahmen kommt damit später das Gitter und die Box noch reinpasst
Also sauber arbeiten, spart in diesem Fall viel Nacharbeit


Daraufhin das ganze schleifen und in Form bringen und dann eine weitere Schicht Spachtel auftragen um die restlichen Unebenheiten auszugleichen
Dann wieder schleifen, ausbessern, schleifen etc pp
Das macht man so lange bis man die gewünschte Oberfläche erreicht hat, für Bezug mit Leder braucht man nicht so viel und sauber zu schleifen wie wenn man das ganze lackieren will, da eine Schicht lack nicht so dick ist wie eine Schicht Leder oder Stoff


Wenn das ganze dann fertig ist, Boxen einsetzen, Gitter einsetzen und die ganze Verkleidung in den Fiesta einbauen und auf Passgenauigkeit freuen



So nun das war der letzte Teil, ich hoffe er hat euch auch etwas gebracht und die unter euch die noch etwas Respekt vor so einer Arbeit haben, sind nun eventuell auf den Geschmack gekommen
Mein nächster Tread wird dann mein Mondeo Armaturenbrett in den Mk3 sein, falls Interesse besteht

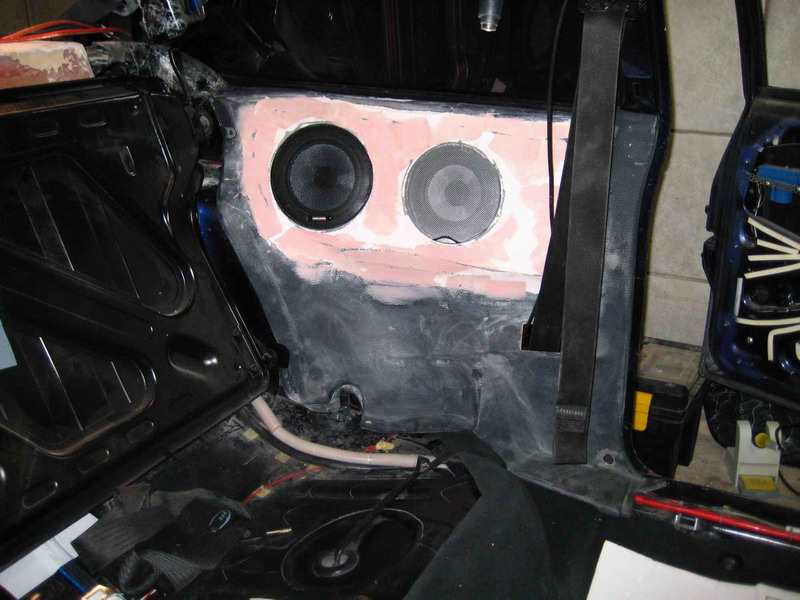

 Beschreibung:
eingebaut
 Dateigröße:  137.92 KB
 Angeschaut:  728 mal

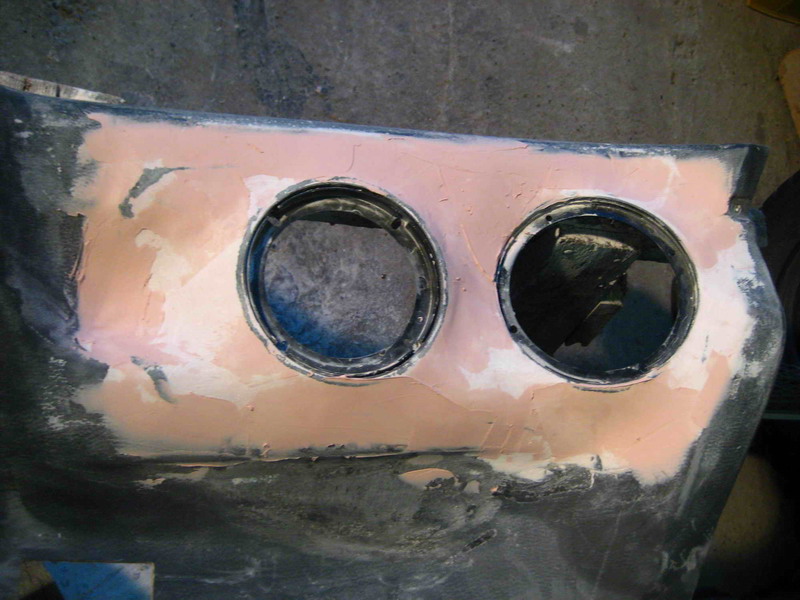

 Beschreibung:
2.Schicht Spachtel auftragen
 Dateigröße:  127.76 KB
 Angeschaut:  726 mal




 Beschreibung:
1.Schicht Spachtel auftragen
 Dateigröße:  134.35 KB
 Angeschaut:  751 mal




 Beschreibung:
Spachtel anrühren
 Dateigröße:  156.17 KB
 Angeschaut:  709 mal




 Beschreibung:
Vlies vorne anschleifen
 Dateigröße:  172.96 KB
 Angeschaut:  676 mal



Nach oben
Benutzer-Profile anzeigen Private Nachricht senden
BigBen
Erklärbär
Erklärbär
BigBen Anmeldungsdatum: 10.08.2005
Alter: 34
Geschlecht: Männlich
Beiträge: 776
Wohnort: Alpharetta, GA


Offline

BeitragVerfasst am: 16.06.2008 20:58    Titel: Boxeneinbau in Seitenverkleidung hinten mit GFK (Abschluss) Antworten mit Zitat

Nun habe ich meine Verkleidung komplett fertig und der Form halber stelle ich nun auch noch kurz diese Bilder dazu, damit man auch weis was sich daraus so machen lässt

Hier kurz ein Bild von der Verkleidung, falls Jemand Interesse hat diese lackieren zu lasse.
Also original Bezug vollständig entfernen und alles sauber ebnen und spachteln


Und so kann das dann mit Leder aussehen, die Farbe nennt sich Creme und gibt es in jedem Stoffhaus in eurer Nähe, Kleber habe ich von einem Ortsansässigen Polsterer geholt

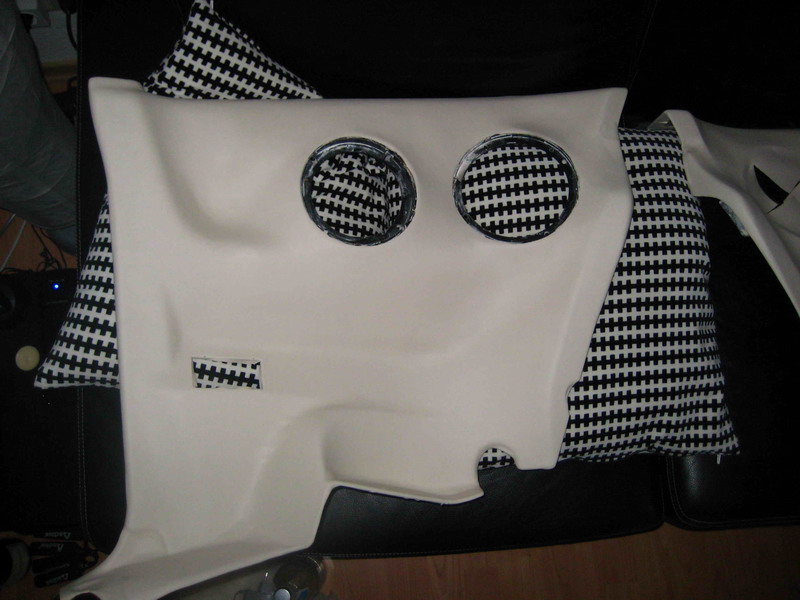

 Beschreibung:
Verkleidung mit Leder bezogen
 Dateigröße:  107.75 KB
 Angeschaut:  739 mal

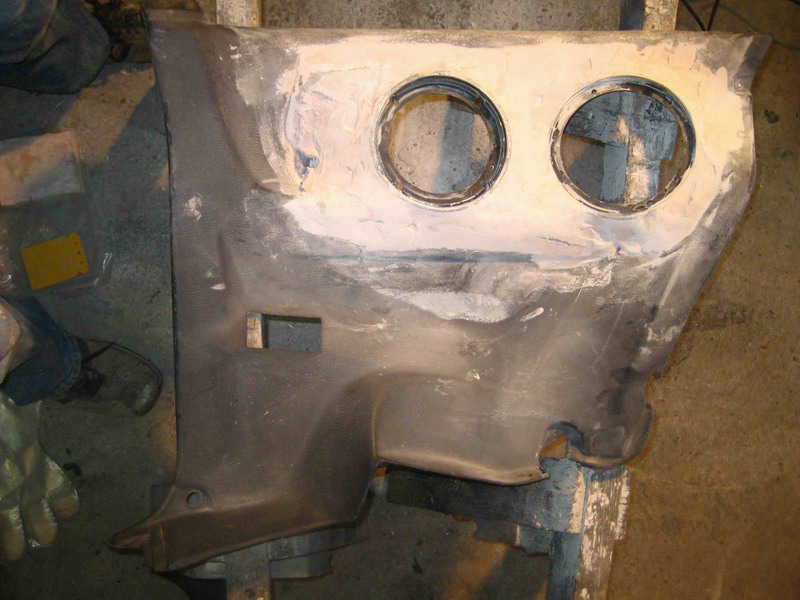

 Beschreibung:

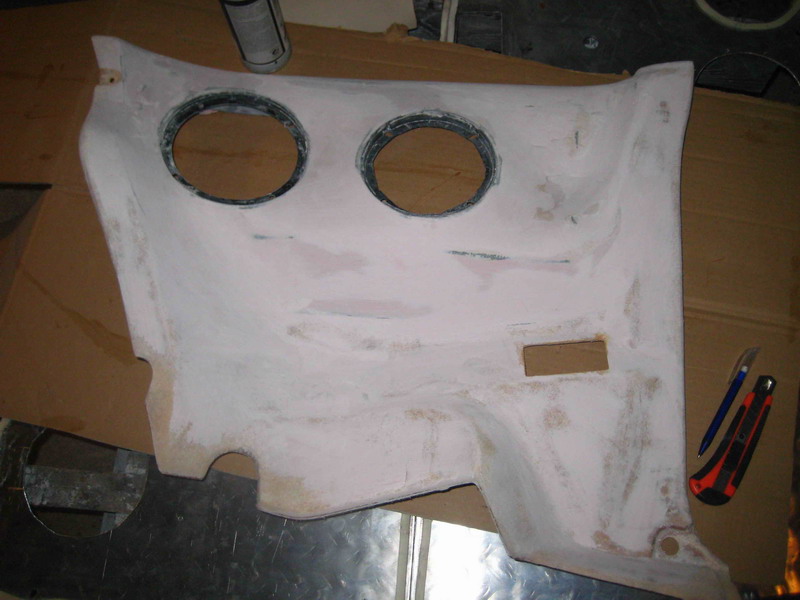

Seitenverkleidung für Lackierer
 Dateigröße:  101.71 KB
 Angeschaut:  718 mal



Nach oben
