[Stevo]

Hey ho,

sagt mal, wo sitzt das Relais für das Wisch-Intervall des Scheibenwischers? Und wie komme ich daran?

Ach ja, kann mir jemand vielleicht ein Bild von dem Relais zeigen, damit ich weiß, welches es ist und wie die Stecker-/Pinbelegung des Relais ist?
Fahrzeug: Fiesta Mk4 (Flair-Ausstattung)

Ich danke euch.


Greetz

[ghiasven]

Hallo, wo`s beim Mk4 sitzt kann ich nicht sagen, ist aber ein rotes hohes Relais, müsst sogar ein großes R drauf stehen.

MfG Sven

[Stevo]

Danke für die Antwort, mittlerweile weiß ich aber wies aussieht und wo's sitzt -> am Sicherungkasten.
Allerdings muss ich den noch irgendwie ausbauen. Aber wie?
Und wer kann mir sagen, wie die Pin/Steckerbelegung ist? Also ich mein welcher Pin ist Masse, welcher Zündungsplus, welcher Pin schaltet Intervall, und so weiter.

Ich danke schonmal im vorraus

[Per]

[Stevo]

[Per]

Ich habe mal gehört, das sei direkt zu wechseln. Scheint aber nicht zu stimmen, sonst würdest du nicht anfragen...

Aber die Zahlen der Anschlüsse sollten übereinstimmen, die sind soweit genormt.

[ghiasven]

Relais 99 ist doch, wenn ich mich recht entsinne regelbarer Intervall bei VW und Co.
Bin mal kurz übern SP vom MK3 geflogen, wie Per schon sagt, nicht einfach so erklärt. Ist ne komplexe Schaltung, erklärt sich aber wenn man den SP vor sich liegen hat . Müsste nur wissen ob es sich um das 4-polige(eifacher Intervall) oder 5-polige (reglbarer Intervall) Relais handelt.

MfG Sven

hab ich solange für den Post gebraucht

[Stevo]

[Per]

Vergleich doch mal die Zeichnung mit deinem ausgebauten roten Ford-Relais. Gleiche Zahlen werden verbunden, 31 an Masse (31 ), 15 an Zündplus (15), T lässt du frei, wenn du die Wisch-Wasch-Automatik (wie ich) nicht magst.

Wie hoch ist eigentlich das 99er? Höher als das Ford-Intervall-Relais?

[Stevo]

[Stevo]

So, war eben noch draußen und hab das Ford-Relais rausgenommen. Mensch, der Ausbau vom Sicherungskasten war ja wirklich n Kinderspiel

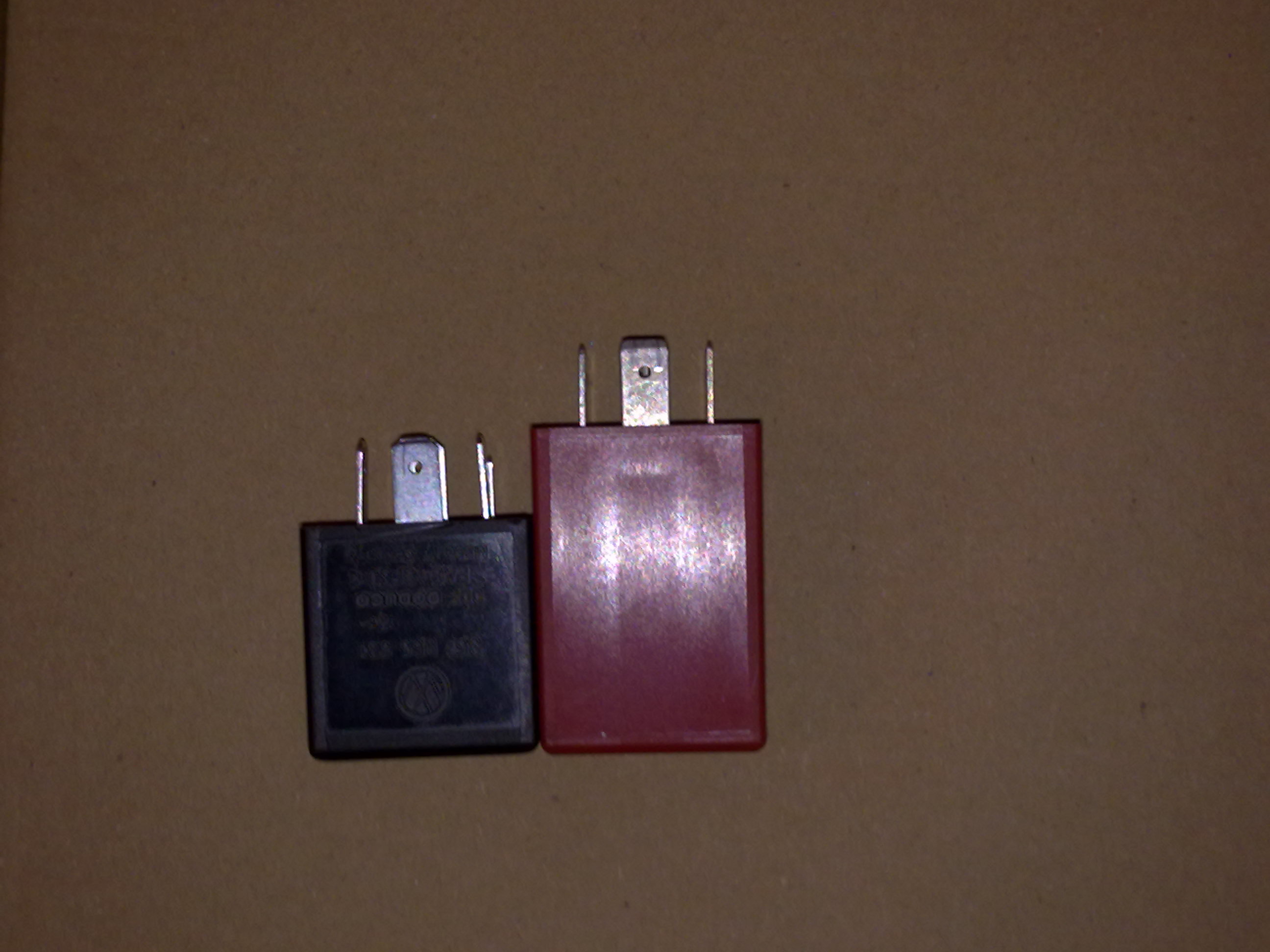

Relais 99 ist sogar in der Höhe noch kleiner. Würde also ohne probleme rein passen. Auch von den Pins müsste ich kaum was verändern (außer 1 Pin), unter der Vorraussetzung, dass auch alle gleich belegt sind. Und da hoffe ich, dass einer von euch mir sagen kann, wofür folgende Zahlen beim Ford Relais stehen:
1, 2, 3, 5, 6, 7

Das VW-Relais hat 31, T, 53M, 15, I, 53S

Beim Vergleich beider Relais sind folgende Pins auf dem gleichen Platz:

1 = 31
2 = T
3 = 53M
5 = 15
6 = I

nur die 7 und die 53S sind an einem unterschiedlichen Platz.

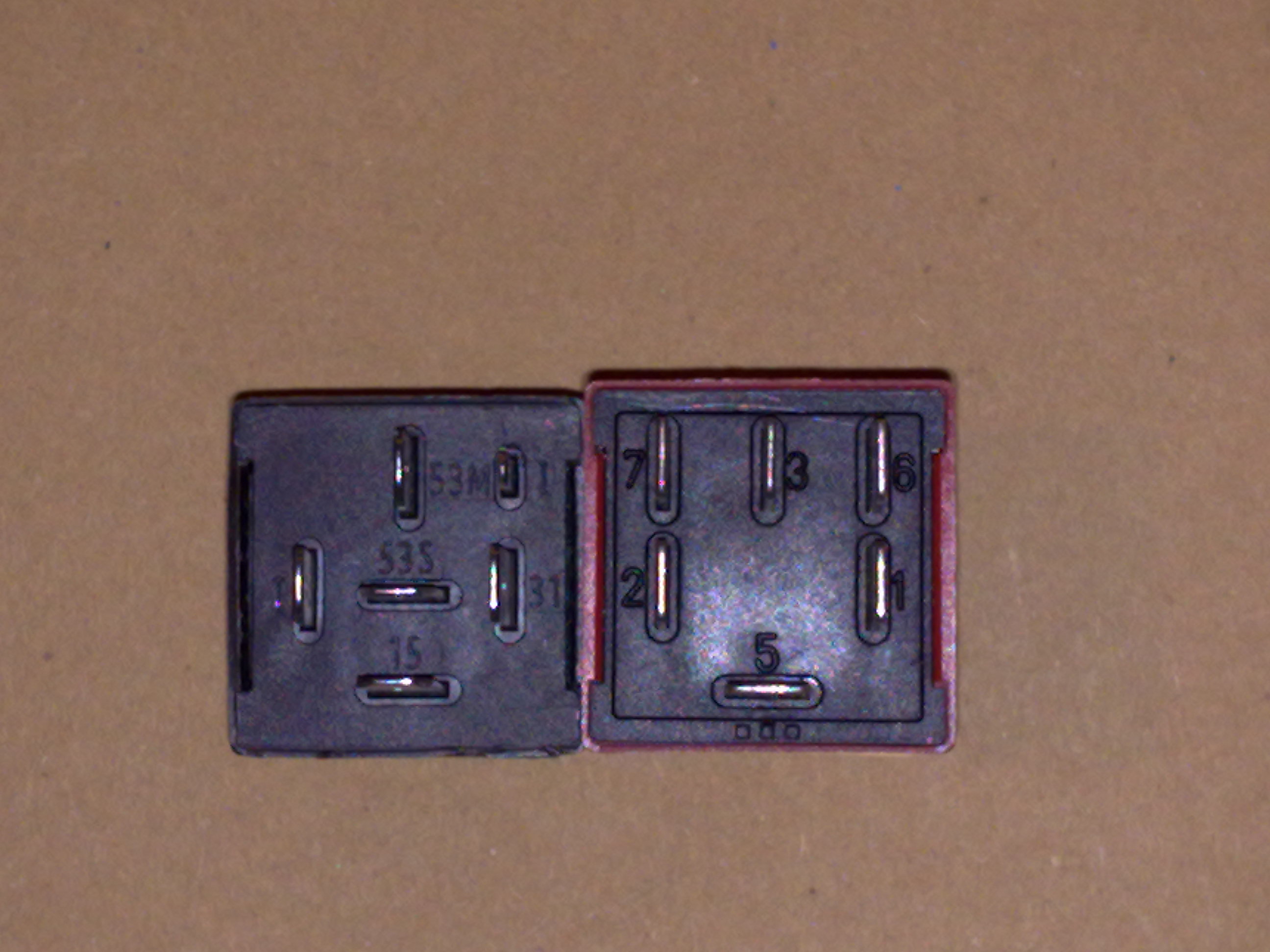

Ihr könnt unten auf dem Foto sehen, was ich meine.

Belgegung vom VW-Relais:

[Per]

[Stevo]

Per, sag mal, hast du nen zufällig nen Schaltplan? Ich möchte rauskriegen, ob die Belegungen der Stecker vom Ford-Relais gleich denen vom Relais 99 sind. Will nur ungern etwas kaputt machen...
Durchmessen kann ich das nicht, weil mir zum einen ein Multimeter fehlt und zum anderen ich auch kein Elektrik-know-how besitze, damit ich das rausfinden kann.

[Per]

[Stevo]

Hey Per,

das wäre super, wenn du die Belegungen für 1, 2, 3, 5, 6 und 7 herausfinden könntest. Die vom Sierra sagen mir nicht viel, da es eine andere Bezeichnung ist. Und wie gesagt, ich bin kein Elektrik-Genie
Aber danke schonmal bis hierhin für deine Mühen
